Product Portrait

Turbo compressore

Adatto a: Fiat, Iveco

I turbocompressori di scarico sono costituiti da due macchine a flusso; una turbina e un compressore che sono posizionati su un albero di giunzione. Il compressore aspira aria fresca, che viene prima pressata attraverso il refrigeratore dell‘aria di ricarica per il raffreddamento e poi portata fino a 2 bar nella camera di combustione.

La pressione di carica deve quindi essere nuovamente regolata in base alle condizioni operative del motore. Per questo motivo, il flusso di scarico viene inoltrato con l‘uso della valvola di controllo della pressione di carica attraverso le turbine nell‘impianto di scarico. Il turbocompressore viene bilanciato a 100.000 min-1 e sottoposto a una prova di gas caldo condotta in condizioni operative reali.

Partner Portal

Partner Portal : https://dtpi.de/7.58027

PDF

Tips & tricks

Prima di sostituire il turbocompressore, la causa del danno deve essere localizzata. Quale danno consequenziale è stato causato? Corpi estranei o depositi di olio motore nel canale di aspirazione? Pulire il canale di aspirazione, sostituire il radiatore dell‘aria di ricarica, se necessario. I depositi di olio motore nel radiatore dell‘aria di ricarica possono provocare danni al motore. L‘olio motore viene bruciato in modo incontrollato e il motore può ruotare eccessivamente. Successivamente, controllare la linea del lubrificante per verificare la tenuta e la sporcizia.

Regolare il turbocompressore sui componenti del gruppo, dove possibile ruotare la custodia e assemblare con le guarnizioni fornite. Infine, sostituire l‘olio motore e controllare il filtro dell‘aria, sostituirlo se necessario.

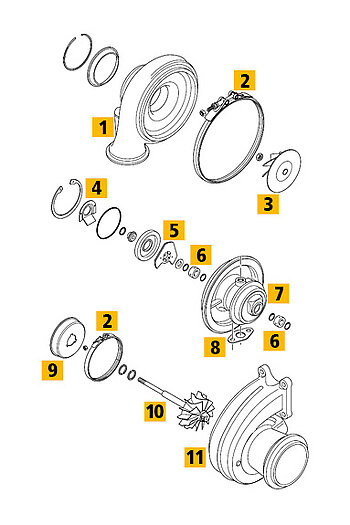

Struttura del turbocompressore

Alloggiamento del compressore
Morsetti
Ruota del compressore
Separatore d‘olio
Rondella
Boccola
Alloggiamento del cuscinetto
Guarnizione
Scudo termico
Ruota
Alloggiamento della turbina
